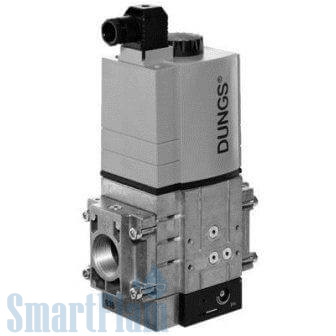

Газовый мультиблок Dungs MBC-1200-SE S22, арт. 245623
Технические характеристики
| Вес, гр | 16800 |
| Ширина, мм | 161 |
| Длина, мм | 281 |
| Высота, мм | 424 |
| Диаметр присоединения | Rp 2″ |
| Диапазон регулировки, бар | 4 — 20 мбар |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 35-360 мбар |
| Материал | алюминий |
| Напряжение при переключении | ~(AC) 50 — 60 Hz 230 V -15 % +10 %, |
| Название | Dungs |
| Присоединение | резьбовое |
| Рабочая среда | топочный газ |
| Рабочая температура, C° | от -15 до +70 |
| Расход газа, м3/час | 120 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Время срабатывания | < 1 с |
| Артикул | DU-0385 |
Применение в горелках:
Elco: 65311844, 65311838, 65311839, 13021869, 65311845, 13022996, 13022621, 13022709, 13021871, 65301067
- Применяется в горелках следующих марок: #Baltur, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Oilon, #Riello, #Weishaupt
Описание:
Универсальный газовый мультиблок блок Dungs MBC-1200-SE S22 — представляет собой компактную арматуру со встроенными клапанами, серворегулятором давления, реле и грязеуловителем. Блочная конструкция устройства позволяет принимать индивидуальные решения путем включения системы контроля клапанов, регуляторов минимального/ максимального давления, устройства для ограничения давления. Несмотря на компактную блочную конструкцию настоящее устройство характеризуется высоким коэффициентом расхода при низком перепаде давления.
Особенности:
- Электромагнитные клапаны: класс А, группа 2
- Высокочувствительная настройка выходного давления
- Серворегулятор: класс А, группа 2
- Грязеуловитель: сито, должен быть пpедвключен подходящий газовый фильтp (газоочиститель)
- Реле давления: могут присоединять pеле типов GW…A5, UB…A2 / NB…A2 согласно DIN EN 1854
- Пружина для контроля заданного параметра, регулируемая
- Внутренние импульсные трубопроводы для достижения оптимальной стабильности выходного давления, по запросу и внешние
- Простой монтаж
Применение:
Благодаря серворегулятору давления достигается оптимальное образование газо-воздушной смеси для горелок с воздуходувкой воздуха и горелок с предварительным смешением в сочетании с механическим и электронным управлением образования газо-воздушной смеси; это относится к модулированнному и многоступенчатому плавному режиму работы. Применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Дополнительная информация:
Принадлежности для мультиблоков MBC-1200-SE-S22
Для установки мультиблока MBC-SE вам могут потребоваться:
1. Штекер для электроподключения мультиблока — артикул 210319.
2. Штекер для электроподключения датчика-реле давления — артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
| Резьбовой фланец, Rp | MBC-300-SE | MBC-700-SE | MBC-1200-SE | Примечания |
|---|---|---|---|---|
| 1/2″ | 222341 | VS | ||
| 3/4″ | 222342 | VS | ||
| 1″ | 222001 | 222343 | 222343 | VS |
| 1¼» | 240506 | 222344 | 222344 | VS |
| 1½» | 221884 | 221884 | VS | |
| 2″ | 221926 | 221926 | VS | |
| 1/2″ | 241953 | MS | ||
| 3/4″ | 231230 | MS | ||
| 1″ | 231231 | 241956 | 241956 | MS |
| 1¼« | 231232 | 231232 | MS | |
| 1½« | 225528 | 225528 | MS | |
| 2″ | 225532 | 225532 | MS |
| Примечания: | |
| VS | — фланец с резьбовой пробкой. |
| MS | — фланец с ниппелем для измерения давления. |
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая MBC-1200-SE S22.
Купить продукцию компании Dungs, включая DUNGS MBC-1200-SE S22 (арт. 245623 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип конструкции | MBC-1200-SE S22 | |
| Артикул | 245 623 | |
| DN/Rp | 1 — 2 | |
| Время размыкания | < 1 сек. | |
Размеры [мм] | a | 204 |
| b | 281 | |
| c | 96 | |
| d | 328 | |
| e | 530 | |
| f | 161 | |
| g | 424 | |
| Соленоид номер | 052/P | |
| Включение / час | 60 | |
| Вес [кг] | 16.8 | |
