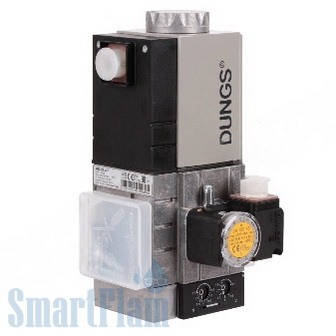

Газовый мультиблок Dungs MBC-300-VEF, арт. 241030
Технические характеристики
| Вес, гр | 3800 |
| Ширина, мм | 87 |
| Длина, мм | 143 |
| Высота, мм | 234 |
| Диаметр присоединения | Rp 3/4″ |
| Диапазон регулировки, бар | 0,5 — 100 бар |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 360 мбар |
| Материал | алюминий |
| Напряжение при переключении | ~ (AC) 50 -60 Hz 230 V -15 % +10 % |
| Название | Dungs |
| Присоединение | резьбовое |
| Рабочая среда | топочный газ |
| Рабочая температура, C° | от -15 до +70 |
| Расход газа, м3/час | 30 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Время срабатывания | < 1 с |
| Артикул | DU-0392 |
Применение в горелках:
Elco: 65311844, 65311838, 65311839, 13021869, 65311845, 13022996, 13022621, 13022709, 13021871, 65301067
- Применяется в горелках следующих марок: #Baltur, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Oilon, #Riello, #Weishaupt
Описание:
Газовый мультиблок Dungs MBC-300-VEF — это третье поколение мультиблоков, в компактный корпус мультиблока входят: фильтр тонкой очистки (для резьбовых версий), серворегулятор соотношения газ-воздух с возможностью регулирования коэффициента соотношения и два одноступенчатых электромагнитных клапана класса А с быстрым открытием. Основные отличия от мультиблоков второго поколения: применение серворегулятора давления, применение телескопической системы клапанов в резьбовых модификациях мультиблоков. Это позволило увеличить пропускную способность, значительно снизить габариты мультиблоков, а также повысить качество регулирования.
Применение:
Основная сфера применения — газовые рампы модуляционных горелок. Сегодня мультиблоки MBC-VEF используют практически все крупные производители газовых горелок: WEISHAUPT, RIELLO, ELCO и т.д.
Особенности:
- Мультиблок с напряжением питания 230 VAC
- Датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока
- Штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежность
- Применение серворегулятора соотношения газ-воздух обеспечивает высокую точность регулирования в широком диапазоне расходов
- Резьбовые мультиблоки MBC-300-VEF имеют телескопическую систему клапанов, поэтому обладают высокой пропускной способностью и очень маленькими габаритными размерами
- Резьбовые фланцы облегчают монтаж мультиблока на газопроводе
- Имеется возможность подключения внешней импульсной линии
- На корпус мультиблока могут монтироваться дополнительные устройства: датчики-реле давления DUNGS серии GW…A5, блок проверки герметичности
Дополнительная информация:
Принадлежности для мультиблоков MBC-300-SE-S22
Для установки мультиблока MBC-SE вам могут потребоваться:
1. Штекер для электроподключения мультиблока — артикул 210319.
2. Штекер для электроподключения датчика-реле давления — артикул 210318.
3. Резьбовые фланцы (см. таблицу ниже).
| Резьбовой фланец, Rp | MBC-300-SE | MBC-700-SE | MBC-1200-SE | Примечания |
|---|---|---|---|---|
| 1/2″ | 222341 | VS | ||
| 3/4″ | 222342 | VS | ||
| 1″ | 222001 | 222343 | 222343 | VS |
| 1¼» | 240506 | 222344 | 222344 | VS |
| 1½» | 221884 | 221884 | VS | |
| 2″ | 221926 | 221926 | VS | |
| 1/2″ | 241953 | MS | ||
| 3/4″ | 231230 | MS | ||
| 1″ | 231231 | 241956 | 241956 | MS |
| 1¼« | 231232 | 231232 | MS | |
| 1½« | 225528 | 225528 | MS | |
| 2″ | 225532 | 225532 | MS |
| Примечания: | |
| VS | — фланец с резьбовой пробкой. |
| MS | — фланец с ниппелем для измерения давления. |
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая MBC-300-VEF.
Купить продукцию компании Dungs, включая DUNGS MBC-300-VEF (арт. 241030 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип конструкции | MBC-300-VEF | |
| Артикул | 261 653 | |
| DN/Rp | 1/2 — 1 1/4 | |
| Время размыкания | < 1 сек. | |

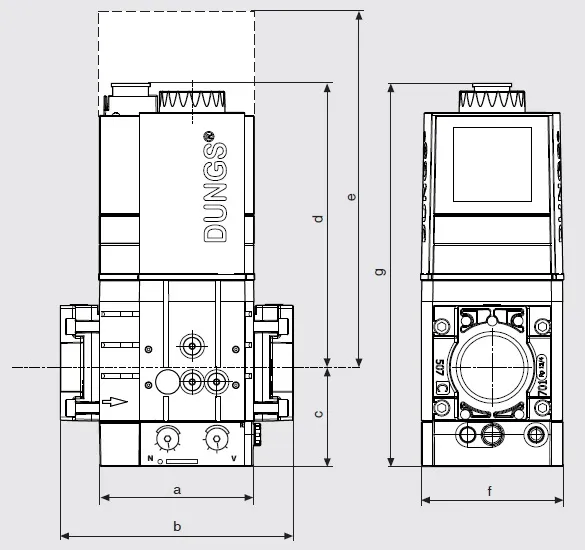

Размеры [мм] | a | 95 |
| b | 143 | |
| c | 61 | |
| d | 175 | |
| e | 297 | |
| f | 87 | |
| g | 236 | |
| Соленоид номер | 032/2P | |
| Включение / час | 60 | |
| Вес [кг] | 3.6 | |
