Запчасти для комбинированной горелки Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV

Заявки на Запчасти для комбинированной горелки Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV принимаются только при условии предоставления реквизитов предприятия.

Обратите внимание! Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Важно!

Заказать комбинированные горелки Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV, заказать запчасти для комбинированной горелки Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV в Минске,  а также получить консультацию Вы можете:

— отправив запрос на электронную почту info@smartflam.by;

— отправив факс по телефону +375 17 318 46 40;

— позвонив по телефону +375 29 11 915 11.



Рекомендуем ознакомиться:

Инструкции по монтажу и эксплуатации и руководства на горелки Ecoflam

Вернуться к выбору горелки:

Каталог запасных частей к горелкам Ecoflam, Запасные части к горелкам Ecoflam

Запасные части для комбинированной горелки Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV (Схема)

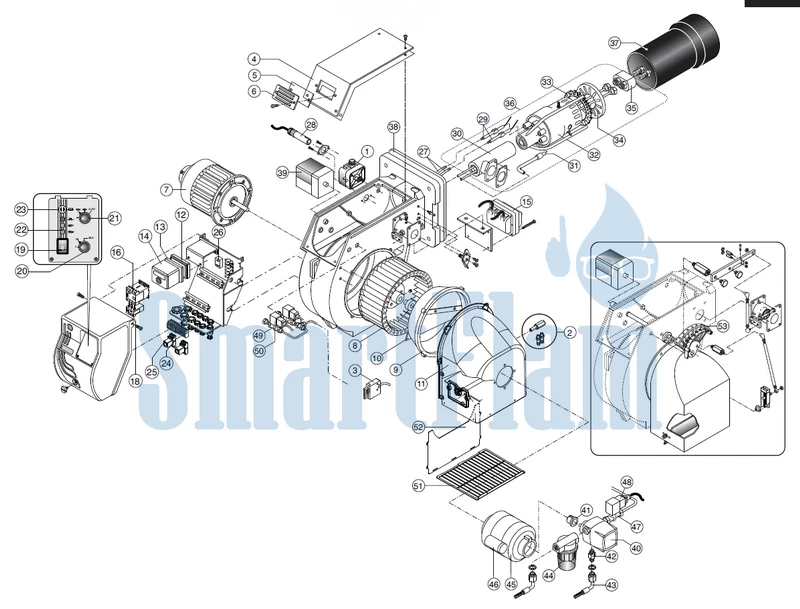

1. Схема-деталировка запасных частей.

Схема Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV

2. Деталировка запчастей к горелке Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV

Multicalor 70 PR/AB
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW 3 A465323039
2Гнездо отбора давления в сборе65108676
3Разъем 6 pin65322072
4Крышка65324052
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 250 X 8465321777
Вентилятор 260 X 98—
9Воздуховод65320639
10Дефлектор65320622
11Кожух воздуховода65324812
12Переходник SIEMENS AGQ3.1A2765113521
13Монтажная пластина аппаратуры управления SIEMENS65320092
14Аппаратура управления SIEMENS LME22.331C265324042
15Трансформатор COFI 1020 CM65323223
16Пускатель BG0910A65074309
17Пускатель двигателя насоса—
18Тепловое реле Lovato RF9 2-3,3A65323099
Тепловое реле Lovato RF9 3-5A65074495
19Рабочий выключатель cod.40100I150965323064
20Переключатель режимов стоп/дизтоплива/ газа65323067
21Переключатель режимов65323067
22Индикаторная лампочка EL/N-SC4 Elettrospring65322053
23Гнездо плавкого предохранителя FUSIT FH-B52865322181
24Монтажная пластина таймер FINDER 553465323150
25Таймер FINDER cod. 85.04.8.24065324212
26Фильтр подавления помех65323170
27Провод зажигания TC65320940
Провод зажигания TL65320942
28Фотоэлемент SIEMENS QRA265320075
29Электроды розжига в сборе65322322
30Крепежная трубка головки65321638
31Регулировочный шток головки горелки65320230
32Головка горелки TC65321639
Головка горелки TL65321640
33Задний диск65320733
34Передний диск65320808
35Держатель форсунки65320711
36Головка горелки в сборе TC65322502
Головка горелки в сборе TL65322503
37Стакан TC65320411
Стакан TL65320412
38Фланец ISOMART65321117
39Сервопривод SIEMENS SQN 31.251A270065322895
40Топливный насос SUNTEC AS 67 B65322960
Топливный насос SUNTEC AN 77 A—
41Муфта насоса65322918
42Фитинг для гибкого шланга TN 6×150065323194
43Гибкие шланги TN 14×120065323184
44Топливный фильтр art. 70301-01P65324051
45Двигатель насоса 200 W65322789
46Конденсатор 6.3 µF65321852
47Топливный клапан (д/т) DELTA 1/8 F.8465323754
48Катушка DELTA65323765
49Топливный клапан (д/т) PARKER SCEM VE13165323624
50Катушка PARKER65323782
51Предохранение65324049
52Отсекающая пластина65324050
53Узел кулачка65322356
54Топливный клапан M&M 3 vie 1/4 SD363CVG2065323752
Multicalor 100 PR/AB
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW 3 A465323039
2Гнездо отбора давления в сборе65108676
3Разъем 6 pin65322072
4Крышка65324052
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 1100 W65325323
8Вентилятор 250 X 84—
Вентилятор 260 X 9865321776
9Воздуховод65320639
10Дефлектор65320622
11Кожух воздуховода65324812
12Переходник SIEMENS AGQ3.1A2765113521
13Монтажная пластина аппаратуры управления SIEMENS65320092
14Аппаратура управления SIEMENS LME22.331C265324042
15Трансформатор COFI 1020 CM65323223
16Пускатель BG0910A65074309
17Пускатель двигателя насоса—
18Тепловое реле Lovato RF9 2-3,3A—
Тепловое реле Lovato RF9 3-5A65074495
19Рабочий выключатель cod.40100I150965323064
20Переключатель режимов стоп/дизтоплива/ газа65323067
21Переключатель режимов65323067
22Индикаторная лампочка EL/N-SC4 Elettrospring65322053
23Гнездо плавкого предохранителя FUSIT FH-B52865322181
24Монтажная пластина таймер FINDER 553465323150
25Таймер FINDER cod. 85.04.8.24065324212
26Фильтр подавления помех65323170
27Провод зажигания TC65320940
Провод зажигания TL65320942
28Фотоэлемент SIEMENS QRA265320075
29Электроды розжига в сборе65322322
30Крепежная трубка головки65321638
31Регулировочный шток головки горелки65320230
32Головка горелки TC65321639
Головка горелки TL65321640
33Задний диск65320733
34Передний диск65320808
35Держатель форсунки65320711
36Головка горелки в сборе TC65322502
Головка горелки в сборе TL65322503
37Стакан TC65320402
Стакан TL65320403
38Фланец ISOMART65321117
39Сервопривод SIEMENS SQN 31.251A270065322895
40Топливный насос SUNTEC AS 67 B—
Топливный насос SUNTEC AN 77 A65322953
41Муфта насоса65322918
42Фитинг для гибкого шланга TN 6×150065323194
43Гибкие шланги TN 14×120065323184
44Топливный фильтр art. 70301-01P65324051
45Двигатель насоса 200 W65322789
46Конденсатор 6.3 µF65321852
47Топливный клапан (д/т) DELTA 1/8 F.8465323754
48Катушка DELTA65323765
49Топливный клапан (д/т) PARKER SCEM VE13165323624
50Катушка PARKER65323782
51Предохранение65324049
52Отсекающая пластина65324050
53Узел кулачка65322356
54Топливный клапан M&M 3 vie 1/4 SD363CVG2065323752
Multicalor 140 PR/AB
Поз.НаименованиеАрт. №
1Реле давления воздуха DUNGS LGW10 A2P65323047
2Гнездо отбора давления в сборе65324718
3Разъем 6 pin65322072
4Крышка65324052
5Смотровое стекло65320487
6Рамка смотрового стекла65320488
7Двигатель 2200 W65325414
8Вентилятор 260 x 11065321775
9Воздуховод65320639
10Дефлектор65320622
11Кожух воздуховода65324054
12Переходник SIEMENS AGQ3.1A2765113521
13Монтажная пластина аппаратуры управления SIEMENS65320092
14Аппаратура управления SIEMENS LME22.331C265324042
15Трансформатор COFI 1020 CM65323223
16Пускатель BG0910A65323138
17Пускатель двигателя насоса BG0910A65323138
18Тепловое реле Lovato RF9 4,5 — 7,5A65323101
19Рабочий выключатель cod.40100I150965323064
20Переключатель режимов стоп/дизтоплива/ газа65323067
21Переключатель режимов65323067
22Индикаторная лампочка EL/N-SC4 Elettrospring65322053
23Гнездо плавкого предохранителя FUSIT FH-B52865322181
24Монтажная пластина таймер FINDER 553465323150
25Таймер FINDER cod. 85.04.8.24065324212
26Фильтр подавления помех65323170
27Провод зажигания TC65320940
Провод зажигания TL65322266
28Фотоэлемент SIEMENS QRA265320075
29Электроды розжига в сборе65322322
30Крепежная трубка головки65321638
31Регулировочный шток головки горелки65320230
32Головка горелки TC65321641
Головка горелки TL65321642
33Задний диск65322310
34Передний диск65320808
35Держатель форсунки65320711
36Головка горелки в сборе TC65325175
Головка горелки в сборе TL65322504
37Стакан TC65320419
Стакан TL65320420
38Фланец ISOMART65321119
39Сервопривод SQN 31.251A270065322895
40Топливный насос SUNTEC AJ 6CC65322950
41Муфта насоса65325387
42Фитинг для гибкого шланга TN 6×150065323194
43Гибкие шланги TN 14×120065323184
44Топливный фильтр art. 70301-01P65324051
45Двигатель насоса 370 W65322775
46Конденсатор 14 µF65321854
47Топливный клапан (д/т) DELTA 1/8 F.8465323754
48Катушка DELTA65323765
49Топливный клапан (д/т) PARKER SCEM VE13165323624
50Катушка PARKER65323782
51Предохранение65324049
52Отсекающая пластина65324050
53Узел кулачка65322356
54Топливный клапан65323752

ВАЖНО! Обратите внимание!  Подбор запасных частей силами Заказчика не гарантирует правильности подбора. Обращайтесь в специализированные компании для точного подбора запасных частей.

Гарантией правильного подбора запасных частей к горелке Ecoflam серии Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-фактурах на оплату могут быть изменены специалистами компании Smartflam в силу законодательства Республики Беларусь или с производственной необходимостью.

Заявки на запасные части Ecoflam MULTICALOR 70 PR-AB CV / MULTICALOR 100 PR-AB CV / MULTICALOR 140 PR-AB CV принимаются только при условии предоставления реквизитов предприятия.
