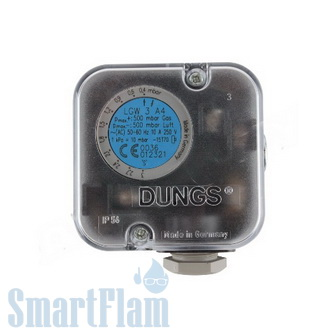

Реле давления Dungs LGW 3 А4, арт. 221590

Реле давления Dungs LGW 3 А4, арт. 221590

Технические характеристики

Ширина, мм72
Длина, мм76
Высота, мм58.6
Диаметр присоединенияG 1/4″, G 1/8″
Класс защитыIP 54
Максимальное рабочее давление500 мбар
Материалалюминий
Напряжение при переключенииПерем. эфф. ток мин. 24 B макс. 250 В, Пост. ток мин. 24 B макс. 48 В, Пост. ток мин. 5 B макс. 24 В
НазваниеDungs
Присоединениерезьбовое
Рабочая температура, C°от -15 до +70
Срок гарантии12 мес.
Срок службы10 л
АртикулDU-0069



Применение в горелках:

Описание:

Реле давления LGW 3 A4 — регулируемое дифференциальное реле давления согласно EN 1854 для топочных агрегатов. Оно служит для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданное значение (параметр переключения) устанавливается с помощью регулировочного колесика со шкалой. В металлическом корпусе имеется измерительный штуцер.

Применение:

Используется в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. В качестве дифференциального реле давления применяется для: воздуха, дымового и отходящего газов. Как реле избыточного давления применяется для: газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

Принцип действия:

Дифференциальное реле давления: переключающий механизм реагирует на дифференциальное давление между двумя камерами и включает, выключает или переключает электрическую цепь при превышении или падении ниже установленного значения.

Реле избыточного давления (присоединение G 1/4″): реле давления работает в диапазоне избыточного давления. Переключающий механизм реагирует на избыточное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/8″ запрещается запирать.

Реле пониженного давления (присоединение G 1/8″): реле давления работает в диапазоне пониженного давления. Переключающий механизм реагирует на пониженное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/4″ запрещается запирать.

Дополнительная информация:

Реле давления для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli.

Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая LGW 3 A4.

Купить продукцию компании Dungs, включая DUNGS LGW 3 A4 (арт. 221590 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.

СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.

Дополнительные технические характеристики:

Реле давления Dungs LGW А4
Реле давления Dungs LGW А4
Реле давления Dungs LGW А4
ТипLGW…A4
Дифференциальное
реле давления
Конструкция
[Ag-M-MS9-V0-VS3]
LGW 3 A4
Артикул
1 шт.
272 338
Артикул
48 шт.
221 590
Диапазон регулирования
[mbar]
0,4 — 3
min.± 15 %
Перепад давления [mbar]
p ↑min / p ↑max



≤ 0,3 / ≤ 0,3

Вид защитыIP 54
