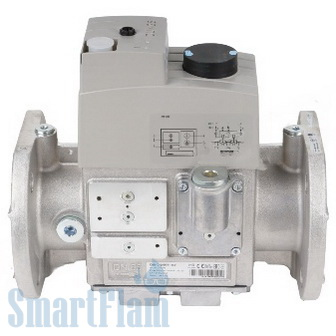

Двойной электромагнитный клапан Dungs DMV-D 5065/11 eco, арт. 256296
Технические характеристики
| Вес, гр | 10000 |
| Ширина, мм | 185 |
| Длина, мм | 290 |
| Высота, мм | 267 |
| ДУ, мм | 65 |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 500 мбар |
| Материал | алюминий, сталь |
| Напряжение при переключении | 50-60 Hz, 230 V — 240 V AC — 15% +10% |
| Название | Dungs |
| Присоединение | фланцевое |
| Рабочая среда | топочный газ |
| Рабочая температура, C° | от -15 до +60 |
| Расход газа, м3/час | 170 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Время срабатывания | < 1 с |
| Артикул | DU-0247 |
- Применяется в горелках следующих марок: #Dungs
Описание:
Двойной электромагнитный клапан DMV-D 5065/11 eco представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Применение
Двойные электромагнитные клапаны DMV-D 5065/11 eco DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DMV-D 5065/11 eco DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Преимущества двойных электромагнитных клапанов DMV-D 5065/11 eco
В настоящее время двойные э/м клапаны 11-ой серии используются в основном в рампах газопоршневых агрегатов (в газовых рампах новых горелок используются редко так, как производители горелок все чаще используют 12-ую серию или серию 11eco). В России двойные э/м клапаны DMV-D 5065/11 eco часто используются для реконструкции и технического перевооружения старых котельных. Клапаны 11-ой серии зарекомендовали себя в России исключительно с положительной стороны: надежные, компактные, с высокой пропускной способностью. Основные преимущества и особенности:
| 1. | Клапан имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 51 кг. |
| 2. | Клапан может монтироваться на горизонтальных и вертикальных трубопроводах. |
| 3. | Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. |
| 4. | Клапаны V1 и V2 имеют двойные седла (кроме DMV-D(LE) 503/11), за счет этого достигается очень высокая пропускная способность. |
| 5. | На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. |
| 6. | Резьбовые фланцы облегчают монтаж двойного клапана на газопровод. |
| 7. | С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Дополнительная информация:
Для установки двойного э/м клапана DMV-D 5065/11 eco могут потребоваться:
1. Штекер для электроподключения — артикул 210319.
2. Сбросной фланец: G 1/2″ — артикул 219007; G 3/4″ — артикул 219006.
3. Датчик положения клапана — артикул 211202.
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая DMV-D 5065/11 eco.
Купить продукцию компании Dungs, включая DUNGS DMV-D 5065/11 eco (арт. 256296 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип конструкции | DMV-D 5065/11 eco | |
| Артикул | 256 296 | |
| pmax [bar] | 0.5 | |
| Соединение DN | DN 65 | |
Размеры [мм] | a | 290 |
| b | 88 | |
| c | 179 | |
| d | 275 | |
| e | 185 | |
| f | 97 | |
| Соленоид номер | 1411/2P | |
| Частота включения/час | 60 | |
| Вес [кг] | 10,0 | |
