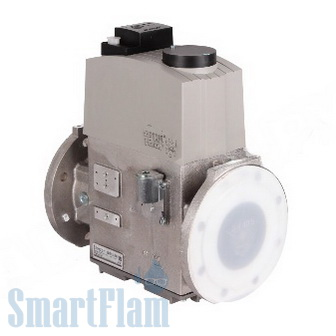

Двойной электромагнитный клапан Dungs DMV-D 5125/11 eco, арт. 253461
Технические характеристики
| Вес, гр | 31700 |
| Ширина, мм | 255 |
| Длина, мм | 400 |
| Высота, мм | 471 |
| ДУ, мм | 125 |
| Класс защиты | IP 54 |
| Максимальное рабочее давление | 500 мбар |
| Материал | алюминий, сталь |
| Напряжение при переключении | 50-60 Hz, 230 V — 240 V AC — 15% +10% |
| Название | Dungs |
| Присоединение | фланцевое |
| Рабочая среда | топочный газ |
| Рабочая температура, C° | от -15 до +60 |
| Расход газа, м3/час | 650 |
| Срок гарантии | 12 мес. |
| Срок службы | 10 л |
| Время срабатывания | < 1 с |
| Артикул | DU-0250 |
- Применяется в горелках следующих марок: #Dungs
Описание:
Двойной электромагнитный клапан DMV-D 5125/11 eco представляет собой 2 электромагнитных клапана класса А объединенных в одном корпусе. Использование двойных седел обеспечивает очень высокую пропускную способность. Двойные э/м клапаны DUNGS имеют небольшие монтажные размеры, малый вес и высокую надежность. Выпускаются 2 модификации с медленным и быстрым открытием второго клапана.
Применение
Двойные электромагнитные клапаны DMV-D 5125/11 eco DUNGS специально разрабатывались для применения в газовых рампах горелок и газопоршневых агрегатов (ГПА). Это позволило резко снизить габаритные размеры газовой рампы. На корпусе двойного клапана предусмотрены места для установки датчиков-реле давления, блока проверки герметичности, сбросного и запального э/м клапанов. В России двойные э/м клапаны применяются для технического перевооружения старых котлов ДКВР и ПТВМ. Клапаны DMV-D 5125/11 eco DUNGS применяются для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Преимущества двойных электромагнитных клапанов DMV-D 5125/11 eco
В настоящее время двойные э/м клапаны 11-ой серии используются в основном в рампах газопоршневых агрегатов (в газовых рампах новых горелок используются редко так, как производители горелок все чаще используют 12-ую серию или серию 11eco). Основные преимущества и особенности:
| 1. | Клапан имеет очень компактную конструкцию. Монтажная длина клапана DN=125 мм составляет 400 мм, а вес 51 кг. |
| 2. | Клапан может монтироваться на горизонтальных и вертикальных трубопроводах. |
| 3. | Клапан имеет модификацию с медленным открытием, это позволяет обеспечить плавный розжиг горелки. |
| 4. | Клапаны V1 и V2 имеют двойные седла (кроме DMV-D(LE) 503/11), за счет этого достигается очень высокая пропускная способность. |
| 5. | На корпус клапана могут монтироваться дополнительные устройства: датчики-реле мин/макс давления, блок проверки герметичности, клапан запальной линии или Н.О. клапан газопровода безопасности. |
| 6. | Резьбовые фланцы облегчают монтаж двойного клапана на газопровод. |
| 7. | С помощью встроенного регулятора расхода можно легко и быстро выполнить настройку. |
Дополнительная информация:
— Автоматические запорные клапаны по DIN EN 161, класс А, группа 2.
— Два автоматических клапана в одном корпусе.
— Техника с двойными тарельчатыми клапанами.
— Высокий коэффициент расхода.
— Максимальное рабочее избыточное давление до 500 мбар.
— Клапаны быстро закрывающиеся/открывающиеся tразмыкания меньше 1 сек.
— Быстродействующий.
— Регулируемый главный поток газа.
— Магнит постоянного напряжения.
— Низкая потребляемая мощность благодаря силовому переключателю.
— Возможен монтаж конечного выключателя. Небольшие размеры, малый вес.
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая DMV-D 5125/11 eco.
Купить продукцию компании Dungs, включая DUNGS DMV-D 5125/11 eco (арт. 253461 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
| Тип конструкции | DMV-D 5125/11 eco | |
| Артикул | 253 461 | |
| pmax [bar] | 0.5 | |
| Соединение DN | DN 125 | |
Размеры [мм] | a | 400 |
| b | 142 | |
| c | 329 | |
| d | 500 | |
| e | 255 | |
| f | 125 | |
| Соленоид номер | 1711/2P | |
| Частота включения/час | 60 | |
| Вес [кг] | 31,7 | |
