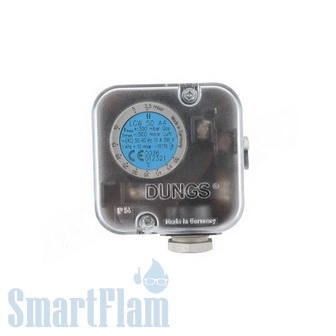

Реле давления Dungs LGW 50 А4, арт. 221592
Технические характеристики
Ширина, мм | 72 |
Длина, мм | 76 |
Высота, мм | 58.6 |
Диаметр присоединения | G 1/4″, G 1/8″ |
Класс защиты | IP 54 |
Максимальное рабочее давление | 500 мбар |
Материал | алюминий |
Напряжение при переключении | Перем. эфф. ток мин. 24 B макс. 250 В, Пост. ток мин. 24 B макс. 48 В, Пост. ток мин. 5 B макс. 24 В |
Название | Dungs |
Присоединение | резьбовое |
Рабочая температура, C° | от -15 до +70 |
Срок гарантии | 12 мес. |
Срок службы | 10 л |
Артикул | DU-0070 |
Применение в горелках:
Baltur: 0005040080, 0005040137
- Применяется в горелках следующих марок: #Baltur, #Buderus, #CIB Unigas, #Cuenod, #Ecoflam, #Elco, #Ferroli, #Lamborghini, #Oilon, #Riello, #Viessmann, #Weishaupt
Описание:
Реле давления LGW 50 A4 — регулируемое дифференциальное реле давления согласно EN 1854 для топочных агрегатов. Оно служит для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданное значение (параметр переключения) устанавливается с помощью регулировочного колесика со шкалой. В металлическом корпусе имеется измерительный штуцер.
Применение:
Используется в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха. В качестве дифференциального реле давления применяется для: воздуха, дымового и отходящего газов. Как реле избыточного давления применяется для: газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
Принцип действия:
Дифференциальное реле давления: переключающий механизм реагирует на дифференциальное давление между двумя камерами и включает, выключает или переключает электрическую цепь при превышении или падении ниже установленного значения.
Реле избыточного давления (присоединение G 1/4″): реле давления работает в диапазоне избыточного давления. Переключающий механизм реагирует на избыточное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/8″ запрещается запирать.
Реле пониженного давления (присоединение G 1/8″): реле давления работает в диапазоне пониженного давления. Переключающий механизм реагирует на пониженное давление и включает, выключает или переключает электрическую цепь при превышении или уменьшении заданного значения. Присоединение G 1/4″ запрещается запирать.
Дополнительная информация:
Реле давления для горелок: Elco, Wieshaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
Компания SmartFlam — мультибрендовая компания, поставляющая промышленное теплоэнергетическое оборудование, горелочные устройства и запасные части к горелкам, как по территории Республики Беларусь, так и в страны Таможенного союза. Широкий перечень предлагаемого оборудования, техническое сопровождение поставляемых товаров, включая LGW 50 A4.
Купить продукцию компании Dungs, включая DUNGS LGW 50 A4 (арт. 221592 Dungs) от первого импортера и официального дилера в Республике Беларусь — компании SmartFlam можно отправив запрос с перечнем необходимых частей и реквизитами Вашей компании на электронную почту info@smartflam.by или по телефону +375 29 11 915 11.
СмартФлам — это большой выбор частей фирмы Дунгс в наличии на собственном складе и под заказ, гарантийные обязательства, доступная цена, документация по продукции Dungs на сайте SmartFlam.by и технические консультации.
Дополнительные технические характеристики:
Тип | LGW…A4 Дифференциальное реле давления |
Конструкция [Ag-M-MS9-V0-VS3] | LGW 50 A4 |
Артикул 1 шт. | 272 342 |
Артикул 48 шт. | 221592 |
Диапазон регулирования [mbar] | 2,5 — 50 |
min. | ± 15 % |
Перепад давления [mbar] p ↑min / p ↑max | ≤1 / ≤1,5 |
Вид защиты | IP 54 |
