Запасные части к газовой горелке Weishaupt
WM-G30/1-A/ZM-LN (W-FM 100/200):

Навигация по странице:

Заказать запчасти к горелке Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200) в Минске, а также получить консультацию Вы можете:

— отправив запрос на электронную почту: info@smartflam.by;

— отправив факс по телефону: +375 17 318 46 40;

— позвонив по телефону: +375 29 11 915 11

Или заполнить нижеприведенные формы:

Запрос горелочного устройства
Запрос запасных частей к горелке

Инструкция по монтажу и эксплуатации. Газовая горелка Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200).

Запасные части к газовой горелке Weishaupt
WM-G30/1-A/ZM-LN (W-FM 100/200)

Корпусные детали Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200):

Запасные части к газовой горелке Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200). Схема 1.
Поз.ОбозначениеНомер заказа
1.01Крышка смотрового окна в комплекте211 314 01 02 2
1.02Набор смотровых стекол211 104 01 19 2
1.03Защитная крышка смотрового окна211 104 01 13 2
– пружинная гайка 4 x 9412 509
1.04Поворотная шпилька 16 x 275211 314 01 05 7
1.05Предохранительная шайба 12431 611
1.06Поворотный фланец217 314 01 01 7
Шпилька M12 x 55421 028
– шайба B13430 801
– шестигранная гайка M12411 600
1.07Шпилька M12 x 55421 028
1.08Колпачковая гайка M12 DIN 1587412 401
1.09Шайба B13430 801
1.10Уплотнение фланца 380 x 302,5111 974 00 07 7
1.11Кабельный ввод W-FM в комплекте211 104 01 05 2
1.12Корпус регулятора воздуха211 314 02 10 7
1.13Шумоизолирующая облицовка задняя211 314 02 04 7
1.14Шумоизолирующая облицовка передняя211 314 02 03 7
1.15Винт M8 x 245402 529
1.16Винт M8 x 43 / 304211 314 02 13 7
1.17Зажимное кольцо Ø 8 мм490 500
1.18Крышка регулятора воздуха211 314 02 16 7
1.19Шумоизоляция крышки регулятора воздуха211 314 02 05 7
1.20Пружинная гайка 6 x 20412 506
1.21Фирменная табличка Weishaupt211 314 01 03 7
1.22Набор кабельных вводов211 104 01 50 2

Электродвигатель, вентилятор и регулировка воздуха Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200):

Запасные части к газовой горелке Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200). Схема 2.
Поз.ОбозначениеНомер заказа
2.01Двигатель WM-D132/170-2/7K5 380-415 В 50 Гц с комбинацией «звезда-треугольник»215 313 07 01 0
2.02Комбинация «звезда-треугольник» YDRT2017-M217 313 07 43 2
– силовой контактор 3RT2017 230В 50/60  Гц703 109
– силовой контактор 3RT2016 230В 50/60  Гц703 107
– боковой блок вспомогательных выключателей 2S703 222
– боковой блок вспомогательных выключателей 20E703 221
– электронное реле времени703 283
2.03Двигатель WM-D132/170-2/7K5 380-415В
– с клеммной панелью215 313 07 02 0
– для внешнего частотного преобразователя215 313 07 04 0
2.04Двигатель WM-D132/170-2/7K5 380-415 В, для встроенного частотного преобразователя215 313 07 03 0
2.05Настроенный частотный преобразователь WM-D132/170-2/7K5 для горелки с W-FM 200215 313 07 02 7
2.06Комплект кабельных резьбовых соединений211 104 01 50 2
2.07Вентиляторное колесо TS-S 335 x  104,5-R зелёное211 314 08 01 1
2.08Винт M8 x 30 LH DIN 912 8.8402 560
2.09Зубчатая шайба J 8,4 DIN 6797431 501
2.10Шайба 8,5 x 22 x 5211 404 08 06 7
2.11Входное кольцо 50211 314 02 06 7
2.12Защитная решётка211 314 02 19 2
– винт M5 x 16 Duo Taptite409 312
2.13Регулятор воздуха в комплекте211 314 02 03 2
2.14Регулятор воздуха211 314 02 11 7
2.15Воздушная заслонка211 314 02 12 7
2.16Сервопривод SQM 45.291 A9 WH 3 Нм651 470
– кабельный ввод с 2 штекерами для  W-FM217 605 12 05 2
2.17Сегментная шпонка 3 x 3,7 DIN 6888490 157
2.18Вал воздушной заслонки с муфтой211 314 02 08 2
2.19Вал воздушной заслонки с натяжным штифтом211 314 02 09 2
2.20Комплект подшипников регулятора воздуха211 104 02 50 2
2.21Индикатор регулятора воздуха211 314 02 17 7
2.22Регулировочный рычаг211 104 02 04 7
2.23Винт M5 x 12 с уплотнением Precote211 104 02 18 7
2.24Шарнирная тяга211 104 02 19 2
2.25Винт M6 x 16 с защелкой402 268
2.26Винт M6 x 120 DIN 7500409 371
2.27Шайба A 6,4 DIN 125430 400
2.28Шайба 5,1 x 11 x 0,6430 015
2.29Ввинчиваемый патрубок217 104 24 01 7
2.30Реле давления воздуха
– LGW 50 A2P 2,5 — 50 мбар691 373
– LGW 10 A2P 1,0 — 10 мбар691 385
2.31Заглушка для реле давления  LGW446 011
2.32Ввинчиваемый штуцер R1/8453 003
2.33Шланг 4,0 x 1,75 / 300 мм232 400 24 01 7

Пламенная голова и смесительное устройство Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200):

Запасные части к газовой горелке Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200). Схема 3.
Поз.ОбозначениеНомер заказа
3.01Пламенная труба WM-G30/1 ZM-LN217 313 14 04 2
3.02Труба-удлинение
– на 150 мм*217 314 14 11 2
– на 300 мм*217 314 14 12 2
3.03Зажимный винт M12 x 132277 705 14 32 7
3.04Уплотнение 92 x 200 x 2, резиновое151 907 00 01 7
3.05Газовый дроссель DN80 с промежуточным корпусом в комплекте217 505 25 02 2
3.06Сегментная шпонка 3 x 3,7 DIN 6888490 157
3.07Промежуточный корпус для газового дросселя217 704 25 02 2
3.08Смотровое стекло 33 x 33 x 6211 404 17 02 7
3.09Прямоугольная заглушка446 115
3.10Муфта с выемкой под шпонку серии 2217 704 15 10 7
3.11Сервопривод SQM 45.291 A9 WH 3 Нм651 470
– кабельный ввод с 1 штекером для  W-FM217 605 12 04 2
– кабельный ввод с 2 штекерами для  W-FM217 605 12 05 2
3.12Смесительный корпус в комплекте
– для природного газа (стандартный)217 314 14 13 2
– для природного газа, с удлинением на 150 мм*217 314 14 25 2
– для природного газа, с удлинением на 300 мм*217 314 14 27 2
– для сжиженного газа (стандартный)217 314 14 14 2
– для сжиженного газа, с удлинением на 150 мм*217 314 14 26 2
– для сжиженного газа, с удлинением на 300 мм*217 314 14 28 2
3.13Подпорная шайба 210 x 60217 314 14 15 7
3.14Распределительное кольцо 80 x 16, отверстие 8 x 4,3 мм217 314 14 16 7
3.15Трубка форсунки
– 28 x 2 x 70 для природного газа217 313 14 02 7
– 28 x 4 x 70 для сжиженного газа217 313 14 03 7
3.16Электрод зажигания217 405 14 16 7
3.17Клеммный зажим для электродов218 204 14 08 7
3.18Электрод ионизации151 243 14 13 7
3.19Кабель зажигания 11/6,4
– 900 мм (стандартный)217 204 11 09 2
– 1100 мм (с удлинением на 150 мм)*217 204 11 11 2
– 1200 мм (с удлинением на 300 мм)*217 240 11 20 2
3.20Кабель ионизации 11/6,4
– 600 мм (стандартный)217 203 14 50 2
– 800 мм (с удлинением на 150 мм)*217 203 14 52 2
– 900 мм (с удлинением на 300 мм)*217 203 14 53 2
3.21Кабель ионизации 600 мм с переходником217 104 17 02 2
3.22Соединение кабеля ионизации250 103 17 05 2
3.23Распределительная звёздочка217 314 14 14 7
3.24Смесительная трубка
75 x 2,5 x 248 (стандартная)217 405 14 11 7
75 x 2,5 x 398 (с удлинением на 150 мм*)290 405 14 03 7
75 x 2,5 x 548 (с удлинением на 300 мм)*290 405 14 04 7
3.25Смесительный корпус217 314 14 13 7

* — только с удлинением пламенной головы.

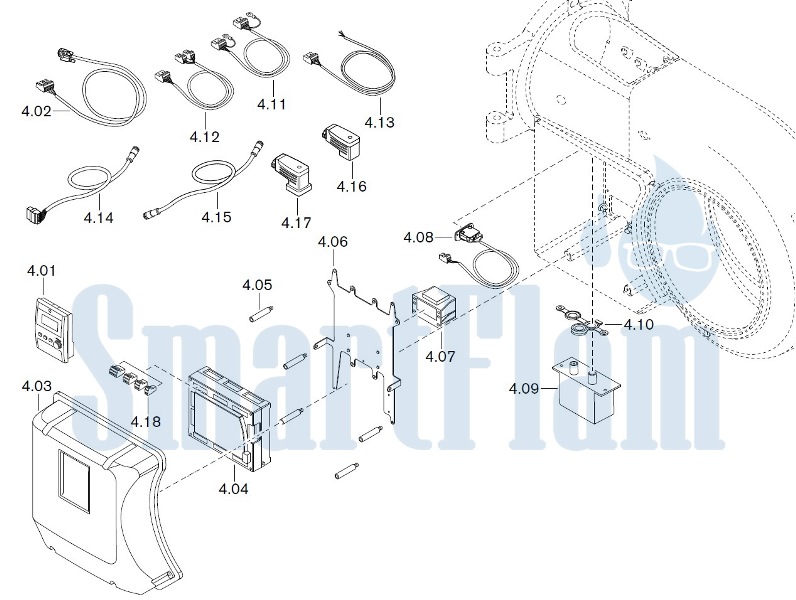

Системы управления и электроподключения Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200):

Запасные части к газовой горелке Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200). Схема 4.
Поз.ОбозначениеНомер заказа
4.01БУИ для W-FM 100/200
– Западная Европа 1 (GB, D, F, I, E, P)600 439
– Западная Европа 2 (GB, NL, DK, S, N, FIN)600 440
– Восточная Европа 1 (GB, PL, H, CZ, KRO, SLO)600 441
– Восточная Европа 2 (русский язык)600 442
4.02Кабель со штекером W-FM…БУИ
– БУИ встроен в корпус горелки217 706 12 10 2
– БУИ отдельно, 4000 мм217 706 12 19 2
– БУИ отдельно, 2500 мм217 706 12 43 2
– БУИ отдельно, 1500 мм217 706 12 42 2
4.03Крышка корпуса в комплекте
– БУИ встроенный211 314 12 01 2
– БУИ отдельно211 314 12 02 2
4.04Менеджер горения 230 В; 50/60 Гц
– W-FM 100 без регулятора мощности600 460
– W-FM 100 с регулятором мощности600 461
– W-FM 200600 463
4.05Шпилька защитной крышки менеджера  W-FM211 104 12 03 7
4.06Монтажная пластина для W-FM  100/200211 314 12 05 7
4.07Трансформатор для W-FM 100/200 AGG 5.220600 331
4.08Концевой выключатель211 104 01 06 2
4.09Прибор зажигания W-ZG02/V для W-FM 230В217 704 11 03 2
– заглушка для прибора зажигания603 135
4.10Уплотнение для 2-электродного прибора зажигания217 204 11 01 7
4.11Кабель со штекером от W-FM до трансформатора 12-0-12 В217 706 12 79 2
4.12Кабель со штекером от W-FM до трансформатора 230 В/12 В217 706 12 01 2
4.13Кабель со штекером W-FM для реле давления воздуха X3-02217 706 12 03 2
4.14Кабель со штекером от W-FM до сервопривода воздушных заслонок217 605 12 21 2
4.15Кабель со штекером от сервопривода SQM  до сервопривода SQM, 900 мм217 605 12 08 2
4.16Штекер 4-полюсный для DMV, 250 В217 304 26 01 2
4.17Штекер 4-полюсный для реле давления, 250 В217 304 26 02 2
4.18Штекеры W-FM
– X3-01 включение двигателя716 300
– X3-02 реле давления воздуха716 301
– X3-03 выключатель на фланце горелки716 302
– X3-04 сеть и цепь безопасности716 303
– X4-01 переключение топлива716 304
– X4-02 прибор зажигания716 305
– X4-03 клапан реле давления воздуха716 306
– X5-01 минимальное давление ж/т DSA58716 307
– X5-02 максимальное давление ж/т DSA46716 308
– X5-03 регулировочный контур716 309
– X6-01 сигнал на запуск716 310
– X6-02 магнитная муфта насоса716 311
– X6-03 предохранительный клапан716 312
– X7-01 клапан 2-й ступени716 313
– X7-02 клапан 3-й ступени716 314
– X7-03 задержка на запуске на газе716 315
– X8-01 индикация ж/т — газ716 316
– X8-02 дополнительный клапан ж/т716 317
– X8-03 клапан первой ступени; 2 x 110 В716 318
– X9-01 газ, пилотный клапан, клапан V1, клапан V2, предохранительный клапан716 319
– X9-02 N, PE716 320
– X9-03 реле макс. /мин. давления газа716 321
– X10-01 трансформатор 230/12В716 322
– X10.02.1 датчик пламени QRB716 323
– X10-02.2 датчик пламени QRI716 332
– X50 БУИ по шине CAN716 325
– X51 сервопривод по шине CAN716 326
– X52 трансформатор 2 x 12В716 327
– X60 температурный датчик716 328
– X61 фактическое значение U/I716 329
– X62 заданное значение U/I716 330
– X63 выход 4-20 мА716 331
– X70 индуктивный датчик двигателя716 333
– X71 газовый счетчик716 334
– X72 счетчик ж/т716 335
– X73 частотный преобразователь716 336

Что важно помнить при выборе запасных частей Weishaupt WM-G30/1-A/ZM-LN (W-FM 100/200):

ВАЖНО! Выполнение подбора запасных частей Weishaupt силами Заказчика не гарантирует правильности подбора. Точный подбор запасных частей Weishaupt гарантируется исключительно при обращении к сертифицированному партнеру. Гарантией правильного подбора запасных частей Weishaupt будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет-протоколах  и товарно-сопроводительных документах могут быть изменены в связи с производственной необходимостью.

Заявки на запасные части Weishaupt к газовой горелке WM-G30/1-A/ZM-LN (W-FM 100/200) принимаются исключительно при условии предоставления реквизитов предприятия.

В настоящий момент имеются специальные условия для монтажных/сервисных/торгующих организаций. Размер скидок устанавливается путем персональных переговоров.
